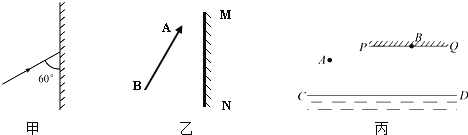

（1）请在图甲中画出入射光线对应的反射光线，并标出反射角的大小．

（1）请在图甲中画出入射光线对应的反射光线，并标出反射角的大小．

（2）根据平面镜成像特点，在图乙中作出物体AB在平面镜MN中所成的像A′B′．

（3）如图丙所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．

【答案】

见解析

【解析】

（1）反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角；

（2）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像；

（3）A为点光源，B为反射光线上的一点，本题的关键是入射点（或反射点）的确定；根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图

解：

（1）因为入射光线与镜面的夹角是60°，所以入射角为90°﹣60°=30°．根据光的反射定律，反射角等于入射角，所以反射角也为30°．如图所示：

（2）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：

（3）先通过水面作出发光点A的对称点A′，连接A′B交平面镜于点O，AO为入射光线，OB为反射光线，如下图所示：
