（1）如图所示，一位同学在用力推箱子，请画出箱子的受力示意图．（2）在图2中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂（3）如图3所示，是一只盛有水的圆柱形水杯，请
问题描述：

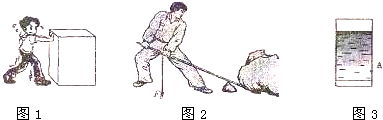

（1）如图所示，一位同学在用力推箱子，请画出箱子的受力示意图．（2）在图2中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂
（3）如图3所示，是一只盛有水的圆柱形水杯，请在图中画出水对水杯侧壁A点压力的示意图．
最佳答案：
（1）如图，箱子在竖直方向是受到重力G与支持力N，是一对平衡力．在水平方向上受到推力F推和阻力f，也是一对平衡力；
（2）杠杆绕固定点转动的点叫支点；过支点向动力作用线作垂线，垂线段即为动力臂L1；如下图所示：
（3）过A点作垂直杯壁向右的压力．如图所示：
