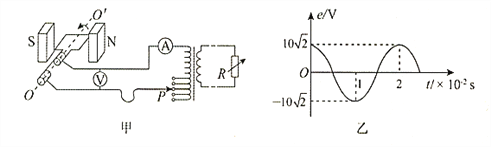

甲图中S、N间的磁场可视为水平方向的匀强磁场，A为理想交流电流表，V为理想交流电压表，矩形线圈绕垂直于磁场方向的水平轴匀速转动，矩形线圈通过滑环接一理想变压器，滑动触头P上下移动时可改变变压器副线圈的输出电压，副线圈接有可调电阻R，从图示位置开始计时，发电机线圈中产生的交变电动势随时间变化的图像如图乙所示，忽略线圈、电刷与导线的电阻，以下判断正确的是（ ）

A. 电压表的示数为

B. 0.01s时穿过发电机线圈的磁通量最小

C. 保持R的大小不变，P的位置向上移动，电流表读数减小

D. 保持R的大小及P的位置不变，发电机线圈的转速增大一倍，变压器的输入功率将增大到原来的4倍

【答案】

BD

【解析】

电压表显示的是交流电的有效值，故示数为，A错误；0.01s时感应电动势负向最大，此时磁通量变化率最大，磁通量为零，最小，B正确；若P的位置向上移动，匝数比减小，副线圈电压增大，R的大小不变时，电流表读数将增大，故C错误；若P的位置不变、R的大小不变，而把发电机线圈的转速增大一倍，根据，电压增大为原来的2倍，则变压器的输入功率将增大到原来的4倍，故D正确．
