某实验小组欲测定一块电池的电动势E和内电阻r。现有以下器材:

A．待测电池：约2V，内阻约1Ω

B．电压表V1：500mV，1KΩ

C．电压表V2：5V，1KΩ

D．定值电阻R2=3KΩ

E．定值电阻R3=7KΩ

F．电阻箱R（0~999Ω）

G．开关一个、导线若干

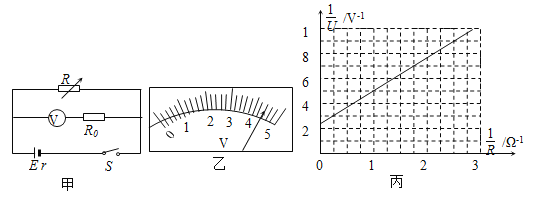

(1)为了消除电表内阻对实验的影响，作出图线斜率更大，较准确测出此电池的电动势和内阻，设计了图甲所示的电路图，除已选定器材，电压表应选择______，R0应选择_____。（填字母编号）

(2)根据正确选择的电压表，实验中示数如图乙所示，则该电压表的读数为______。

(3)某同学根据上述器材，他测量出一组电压表和电阻箱示数，并作出图线如图丙，（R为电阻箱的示数，U为电压表V的示数），由该图线可得：被测电池的电动势E=______V，内阻r=______Ω。(保留三位有效数字)

【答案】

B D

【解析】

（1）电压表V2量程太大，电压表V1量程太太，应将电压表V1与定值电阻R2=3KΩ串联改装成一个量程为2V的电压表。

（2）由表头所示，该电压表的读数为440mV或0.44V。

（3）根据闭合电路欧姆定律：

由图线得截距，斜率

得E=1.6V（1.58～1.62均可），
